:::telemetria:::

sensores transductores actuadores=> SISTEMA DE TELEMETRIA> Piezoelectricos cuarzo
automatismo
sistema de control
instrumentos de medicion
instrumentacion
metrologia=> S. M. D.



CONVERSION DE UNIDADES
 C => F
Km => Millas terrestres
Km => Millas nauticas

:::teoria del muestreo:::

Es la actividad por la cual se toman ciertas muestras de una población de elementos de los cuales vamos a tomar ciertos criterios de decisión, el muestreo es importante porque a través de él podemos hacer análisis de situaciones de una empresa o de algún campo de la sociedad.

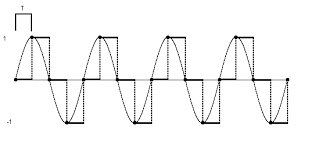

CRITERIO DE NYQUIST

• PROCESO DE DIGITALIZACION

1. MUESTREO: tomar pequeñas muestras
2. CUANTIFICACION
3. CODIFICACION
4. SEÑAL DIGITAL

para que recuperes una señal con calidad debes muestrearlo
FM=>frecuencia de muestreo
FM=>2*f*max => teoria del muestreo
FM=2*f*max+10%=> criterio de Nyquist

fmax del canal de voz= 3 Khz

:::sistemas de comunicacion digital:::

SEÑAL ANALOGICA => SEÑAL DIGITAL

          =>



     CONVERTIDOR DE

ANALOGICO A DIGITAL

¿CUAL ES LA FINALIDAD DE CONVERTIR DE ANALOGICO A DIGITAL?

empaquetar, modular, aumentar la calidad

¿CUAL ES EL PROCESO?

• teoria del muestreo
• teorema de Nyquist

:::sistemas telefonicos:::

• telefonia tradiacional- alambrica
• linea telefonica=> 0000-9999< 10000

Par de hilos por medio de la cual el usuario se comunica a la red telefonica

• linea de abonado

es donde se paga por el servicio
numeracion existente individualmente por colonia

• central telefonica

lugar al que concurren varias lineas de abonado, el segundo par de digitos corresponde a la linea de central telefonica

• lineas troncales

Servicio que permite dar acceso a una comunicación local, nacional e internacional, por medio de una linea telefonica fija
es un enlace que interconecta las llamadas externas de una central telefónica, concentrando y unificando varias comunicaciones simultáneas en una sola señal para un transporte y transmisión a distancia más eficiente (generalmente digital) y poder establecer comunicaciones con otra central o una red entera de ellas.

• lada nacional=> 0133
• lada internacional
• telefonia rural

se conecta por un sistema de radio osea una antena

• conmutadores

           -FACILIDADES DE LOS CONMUTADORES
CENTRALITA- PBX > Conmutador pequeño/ central pequeña
AMBIENTACION
LLAMADA EN ESPERA
VOCEO

:::TELEFONIA CELULAR:::
sistema de comunicaciones movil inalambrico estructurado en celulas



La telefonía celular es un sistema de comunicación telefónica totalmente inalámbrica. Durante el desarrollo de este trabajo, se verá, como los sonidos se convierten en señales electromagnéticas, que viajan a través del aire, siendo recibidas y transformadas nuevamente en mensajes. A su vez, se especificarán y se compararán las diferentes tecnologías que se utilizan en dicho proceso. ¿Cuáles son las tecnologías que se utilizan actualmente en las comunicaciones inalámbricas? ¿Qué tendencias se pueden observar en cuanto al desarrollo de las mismas?

Inicialmente los celulares eran analógicos. Se evaluarán las razones por la cual hubo una necesaria migración de estos sistemas a sistema digital.



Sistema de comunicación inalambrica

Sistema de comunicación Movil

Estructura basada en celadas de tamaño variable según la demanda del servicio

Transmisión y recepción simultanea (Operación full duplex)

Opera en la banda de RF (Radio frecuencia) 800-900 Mhz

Compatible con la red telefónica publica

Posibilidad de viajar largos trayectos(en una misma ciudad)

Poder viajar a otras ciudades y hacer uso del sistema con el mismo numero telefonico

<sistema celular>

sistema de comunicaciones movil inalambrico estructurado en celulas

<sistema de pulso>

marcacion de telefonos giratorios

<sistema de marcaje de doble tono>

sistema de marcacion para los celulares por tonos.

ROAMING

se puede utilizar en todos lados linea de banda de R.F.(800-900 Mhz)

compatible con la red telefonica publica

transmision y recepcion simultanea (operacion fullduplex)

:::sistemas de radiocomunicacion:::

radio de banda ciudadana>C.B.
Marca: GENERAL ELECTRIC
frecuencia de trabajo 26.7 Mhz- 27.4Mhz.
longitud de onda: 11.11 mts.
antena de base
polarizacion vertical > Zo= 52 ohms
radio tranceptor de 40 canales
Wmax.= 5 wattz
linea de transmision: cable coaxial No. 8
Zo= 52 ohms longitud de onda= 22 mts.
fuente de alimentacion: 12 VDC 5 Amps
ubicacion:CETI Tonala

:::CODIGO 10:::

:::receptores:::

Un receptor es una persona o un equipo que recibe una señal, código o mensaje emitido por un transmisor o emisor.

Receptor se puede referir a:

• Receptor celular
• Receptor intracelular
• Receptor sensorial
• trasplante de órganos.
• Receptor de radio.
• Receptor de televisión.
• Receptor GPS.
• Receptor en el esquema de la comunicación.
• Receptor en un circuito eléctrico

el receptor no necesita estar presente ni consciente del intento comunicativo por parte del emisor para que el acto de comunicación se realice. En el proceso comunicativo, la información es incluida por el emisor en un paquete y canalizada hacia el receptor a través del medio. Una vez recibido, el receptor decodifica el mensaje y proporciona una respuesta.

:::DE GALENA:::

En los receptores de galena no existe ningún dispositivo amplificador, por lo que la potencia de audio generada es insuficiente para mover un altavoz, debiendo utilizarse auriculares para la audición.

Los primitivos receptores utilizaban un cristal de galena en el circuito detector. Este mineral es un sulfuro de plomo y se presenta en la naturaleza en forma de cristales de forma cúbica. En la figura número uno tenemos un cristal de galena. Este cristal se colocaba en una pequeña cazoleta y sobre él se apoyaba una punta de acero muy fina, buscando la posición más sensible.

::: SUPER HETERODINO:::

un receptor superheterodino es un receptor de ondas de radio, que utiliza un proceso de mezcla de frecuencia o heterodinación para convertir la señal recibida en una frecuencia intermedia fija, que puede ser más convenientemente elaborada (filtrada y amplificada) que la frecuencia de radio de la portadora original. Prácticamente todos los receptores modernos de radio y televisión utilizan el principio superheterodino.
El receptor superheterodino lleva a cabo casi toda la amplificacíon de la frecuencia constante denominada Frecuencia intermedia, o FI, utilizando una frecuencia fija, con lo que se consiguen ajustes más precisos en los circuitos y se aprovecha todo lo que puede dar el componente utilizado (válvula termoiónica, transistor o circuito integrado). Fue inventado por Edwin Howard Armstrong, inventor también del circuito regenerativo, del receptor superregenerativo y de la radiodifusión de frecuencia modulada (FM).
En los receptores domésticos de AM (Amplitud Modulada), la frecuencia intermedia es de 455 o 470 kHz; en los receptores de Frecuencia modulada (FM), generalmente es de 10,7 MHz
Los receptores superheterodinos mezclan o heterodinan una frecuencia generada en un oscilador local (Floc), contenido en el receptor, con la señal entrante en antena (Fant).



:::ETAPAS:::

• ANTENA
• SINTONIA
• DETECCION
• OSCILADOR LOCAL: etapa de frecuencia intermedia=455 Khz
• AMPLIFICADOR
• SALIDA

:::transmisores:::

El transmisor es la interfase entre el proceso y el sistema de control. El trabajo de un transmisor es convertir la señal del sensor (milivoltios, movimiento mecánico, presión diferencial, etc.) en una señal de control (por ejemplo 4 a 20 mA).

Por lo tanto el transmisor es solo un “transductor” que convierte las variables del proceso a una señal de control equivalente.

Transmisor en el área de comunicaciones es el origen de una sesión de comunicación.
Un transmisor es un equipo que emite una señal, código o mensaje a través de un medio.
Para lograr una sesión de comunicación se requiere: un transmisor, un medio y un receptor.
En el ejemplo de una conversación telefónica cuando Juan llama a María, Juan es el transmisor, María es el receptor y el medio es la línea telefónica.

etapas

• FUENTE DE ALIMENTACION: <transformador, rectificador> ::::power supply::::
• ETAPA DE R.F.: <cristal, oscilador, amplificador>.
• ETAPA DE AUDIO:  <fuentes de audio; microfono, tornamesa, etc., amplificador de audio>
• MODULADOR
• ETAPA DE POTENCIA:<linea de transmision y acoplador>
• ANTENA

oscilador

Un oscilador es un dispositivo capaz de convertir la energía de corriente continua en corriente alterna a una determinada frecuencia. Tienen numerosas aplicaciones: generadores de frecuencias de radio y de televisión, osciladores locales en los receptores, generadores de barrido en los tubos de rayos catódicos, etc.



A) onda sinusoidal. B) onda cuadrada. C) onda tipo diente de sierra

Osciladores

Los osciladores son generadores que suministran ondas sinusoidales y existen multitud de ellos. Generalmente, un circuito oscilador está compuesto por: un "circuito oscilante", "un amplificador" y una "red de realimentación".

Esquema de un circuito oscilante

El circuito oscilante suele estar compuesto por una bobina (o inductancia) y por un condensador. El funcionamiento de los circuitos osciladores (osciladores de ahora en adelante) suele ser muy similar en todos ellos; el circuito oscilante produce una oscilación, el amplificador la aumenta y la red de realimentación toma una parte de la energía del circuito oscilante y la introduce de nuevo en la entrada produciendo una realimentación positiva.

 Esquema general de un oscilador

Hay que tener cuidado y no confundir "circuito oscilante" con "oscilador". El circuito oscilante es el encargado de producir las oscilaciones deseadas; sin embargo, no es capaz de mantenerlas por sí solo. El oscilador es el conjunto que forman el circuito oscilante, el amplificador y la red de realimentación juntos.

La mayoría de los equipos electrónicos utiliza para su funcionamiento señales eléctricas de uno de estos tres tipos: ondas sinusoidales, ondas cuadradas y ondas tipo diente de sierra. Los osciladores son circuitos electrónicos generalmente alimentados con corriente continua capaces de producir ondas sinusoidales con una determinada frecuencia. Existe una gran variedad de tipos de osciladores que, por lo general, se conocen por el nombre de su creador. Igualmente, los multivibradores son circuitos electrónicos que producen ondas cuadradas. Este tipo de dispositivos, es utilizado ampliamente en conmutación.

Los generadores de frecuencia son, junto con los amplificadores y las fuentes de alimentación, la base de cualquier circuito electrónico analógico. Son utilizados para numerosas aplicaciones entre las que podemos destacar las siguientes: como generadores de frecuencias de radio y de televisión en los emisores de estas señales, osciladores maestros en los circuitos de sincronización, en relojes automáticos, como osciladores locales en los receptores, como generadores de barrido en los tubos de rayos catódicos y de televisores, etc.

OSCILADORES

modulacion

Proceso electrònico en el cual una señal de mensaje afecta a algunos de los parametros de las altas frecuencias.

//audio

    ejemplos: ::::::: microfono, CD, casette, etc.

//radio

La baja frecuencia afecta a las altas frecuencias

Ejemplos de modulación son: la amplitud modulada o la Modulación de frecuencia.

:::Amplitud modulada (AM) o modulación de amplitud::: es un tipo de modulación no lineal que consiste en hacer variar la amplitud de la onda portadora de forma que esta cambie de acuerdo con las variaciones de nivel de la señal moduladora, que es la información que se va a transmitir.
AM es el acrónimo de Amplitude Modulation (en español: Modulación de Amplitud) la cual consiste en modificar la amplitud de una señal de alta frecuencia, denominada portadora, en función de una señal de baja frecuencia, denominada moduladora, la cual es la señal que contiene la información que se desea transmitir. Entre los tipos de modulación AM se encuentra la modulación de doble banda lateral con portadora (DSBFC).
En telecomunicaciones, :::la frecuencia modulada (FM) o modulación de frecuencia::: es una modulación angular que transmite información a través de una onda portadora variando su frecuencia (contrastando esta con la amplitud modulada o modulación de amplitud (AM), en donde la amplitud de la onda es variada mientras que su frecuencia se mantiene constante). En aplicaciones analógicas, la frecuencia instantánea de la señal modulada es proporcional al valor instantáneo de la señal moduladora. Datos digitales pueden ser enviados por el desplazamiento de la onda de frecuencia entre un conjunto de valores discretos, una modulación conocida como FSK.
